m908

■ ACU（メインユニット）フロントパネル

1.　1/4'ヘッドホンジャック
ｍ908のヘッドホンアンプは超高性能のカレントフィードバック設計です。非常に低い出力インピーダンスにより、ヘッドホンドライバに最適なダンピングファクターを提供します。独自のクロスフィード回路でナチュラルな音像を出力し、リスニング時の疲労を最小限に抑えます。

2. パワーインジケーターLED
通常の状態ではLEDが緑色に点灯します。


■ ACU（メインユニット）リアパネル

1. DC IN
8ピン丸型コネクタ仕様のケーブルでPSUに接続します。

2. AES3 1 IN/OUT ，AES3 2 IN/OUT ，AES3 3 IN/OUT （DB25）
8ch / 8ch AES3デジタルマルチ入出力コネクターです。DB25 (110Ω、Tascamピン配列）が3系統（24チャンネル入出力）装備されています。44.1kHz〜192kHz のサンプルレートに対応しています。

3. OPTION I/O ［dante ，digilink ，madi］
Dante, Digilink, MADIオプションなどの別売モジュールに対応します。オプションI/Oモジュールは、32チャンネルのPCMオーディオを送受信できます。

4. ADC 1 ， ADC 2（DB25） ※オプション
m908は最大2枚の8チャンネルADCモジュールを装着することが可能です。ADCモジュールの装着により、DB25コネクターにより8チャンネルのバランスオーディオ信号を、RCAフォンジャックで2チャンネルのアンバランス・アナログ信号を、XLRコネクタで2チャンネルのバランス・アナログ信号を受け入ることが出来るようになります。

5. UNBAL IN (RCA)
アナログアンバランス入力端子です。ADCオプションモジュールが実装されている場合のみ使用可能です。フォノイコライザー・オプションモジュールが取り付けられている場合は、Phonoレベルにも切り替えることができ、m908にアナログターンテーブルを接続できるようになります。

6. BAL IN （XLR）
アナログバランス入力端子です。ADCオプションモジュールが実装されている場合のみ使用できます。

7. CR3 OUT （XLR）
アナログバランス出力です。DACチャンネル1-2から供給されます。

8. TB OUT （XLR)
ACU、またはRCU Micから供給されるトークバック信号です。トークバックが有効なときのみ出力するように設定が可能です。

9. TB IN （XLR)
48Vファンタム電源を供給できるTALKBACKマイク用のバランス入力です。トークバック信号はAD変換されDSPセクションに送られます、同時にトークバック出力コネクターにも送られます。

10. TALKBACK SWICTH（1/4ʼTRS）
このジャックにノーマルオープンのスイッチを接続すると、追加のトークバックコントロールのスイッチとして使用できます。 TRSプラグを使用すると、リング端子に外部タリーライト点灯用に電源を供給します。

11. ETHERNET （RJ45）
イーサネットコントロールポート。

12. ｍ908 RCU （DB15）
付属のDB15ケーブルを使ってRCUに接続します。

13.HOST（USB-A）
システムファームウェアアップデートのためのUSBコネクターです。

14. AES3 IN (XLR)
ステレオのAESデジタル入力です。44.1kHz〜192kHzのサンプルレートをサポートします。

15. SPDIF IN (RCA) ステレオのS/PDIFデジタル入力です。

16. OPTICAL IN （角型光端子）
ADAT/TOSLINK入力端子です。2つの端子はADAT または TOSLINK に個別の設定が可能です。8ch 96kHz 動作時の SMUX を サポートています。

17. AUDIO（USB-B)
USB Audio Class 2.0 準拠のインターフェースにより、48kHzまでは最大24チャンネル、96kHzでは 16チャンネル、 192kHzで 8 チャンネル、24bitまでのPCM オーディオをモニタリングできます。

18. WC IN（BNC）
ワードクロックイン 外部クロック入力です。終端抵抗を75Ωまたは 48kΩに設定可能です。

19. WC OUT（BNC）
ワードクロック・アウト/スルー出力端子です。内部ワードクロックまたはワードクロック⼊⼒のバッファコピーが出力されます。

20. CR 1 OUT（DB25）
コントロールルーム出力端子です。 DAC チャンネルの 1-8 から出⼒されるアナログ信号（バランスアナログ DB25）です。 Tascam ピン配列です。

21. CR 2 OUT（DB25）
コントロールルーム出力端子です。 DAC チャンネルの 1-8 から出⼒されるアナログ信号（バランスアナログ DB25）です。 Tascam ピン配列です。

22. CUE/CR EXT.（DB25）
CUE出力/CR EXT.出力端子です。DAC チャンネル 9-16 から出⼒されるアナログ信号です。これらの出力は、 CUE アウトプットまたはイマーシブプレイバックシステムのスピーカーのために利⽤できます。CUE アウトプットにはレベルコントロール、割当可能なトークバックサミング、及び MON>CUE ルーティングがあります。MON>CUE ルーティングは、現在のモニター信号の左右のシグナルを CUE アウトプットに送ります。マルチチャンネルモニタリングの場合、左右のシグナルまたはステレオダウンミックスを選択しCUE アウトプットに送ることができます。

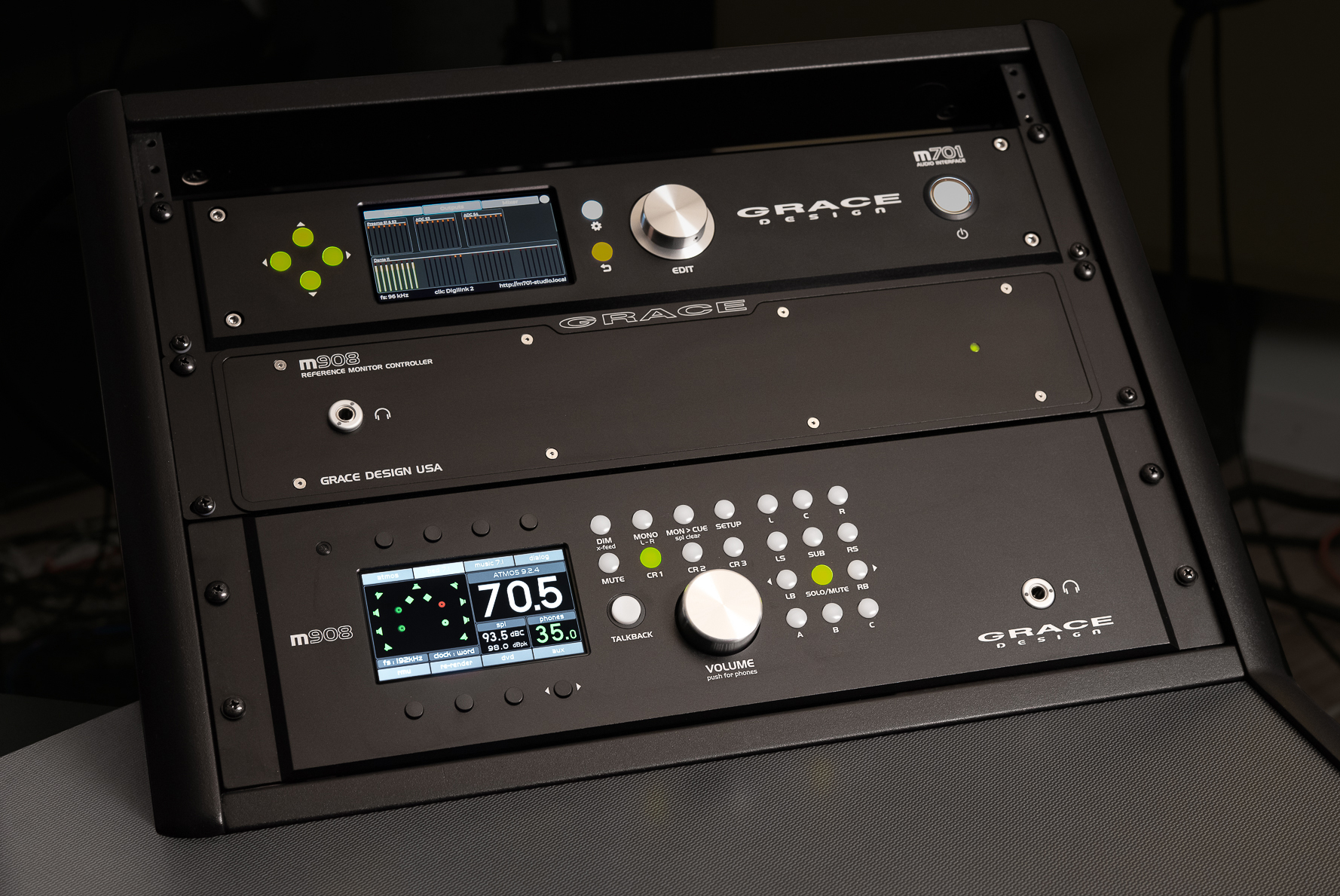

■ RCU（リモートコントローラー）トップパネル

1. LCDディスプレイ
このカラーLCDには、すべてのパラメーターと設定メニューが表示されます。

2. INPUTセレクトスイッチ（8x）
これらのスイッチはモニターする入力ソースを選択します。

3. DIM (x-feed)
モニターシステムのDim（音量を下げる）を行います。音量を予めプログラムしたレベル分だけ差し引いて出力します。長押しすると、ヘッドホンのクロスフィード回路のオンオフを切り替えます。

4. MUTE
モニターシステムをミュートします。

5. MONO (L-R)
左右のチャンネルのモノラルミックス信号を作ります。 ⻑押しすると左右の差、逆相ミックスを作ります。

6. CR1,CR2,CR3
コントロールルームのスピーカーシステムを選択します。

7. MON>CUE (spl clear)
現在モニターしているソースをCUEセンドへ送ります。 長押しすると、SPLメーターの最大値をクリアします。

8. SETUP
システムセットアップにアクセスします。 長押しするとシステムワークフローのセットアップにアクセスできます。

9. L, C, R, LS, SUB, LR, LB, RB
SOLOまたはMUTEのスピーカーを選択します。

10. SOLO/MUTE
モニタリングモードのSOLOとMUTEを選択します。

11. A, B, C
ユーザーで割当て可能なスイッチです。

12. VOLUME（push for phones）
コントロールルーム・スピーカーとヘッドホンのモニターレベルをコントロールします。

13. TALKBACK
スイッチを押すとトークバックを有効にします。

14. INPUTセレクトスイッチ
インプットのページを変更します。


■ RCU（リモートコントローラー）リアパネル

1. m908 ACU（DB15）
ACUに接続するためのシリアルコントロールケーブルを接続します。

2. ヘッドホン端子1/4’（TRS）
ACUヘッドホンアンプからのステレオ信号を出力します。このジャックはACUのフロントパネルのヘッドホンジャックとパラレルにワイヤリングされています。

3. USBホスト（USB-A）
ワークフローのエクスポート/インポートに使用します。

4. マイク
トークバックやSPL計測のための内蔵マイクです。

■ PSU（パワーサプライ）フロントパネル

1. ボルテージレールモニター LED x 4
通常使用の状態では、フロントパネルの4つのLEDは緑に点灯します。

2. メインパワースイッチ
AC電源のオンオフスイッチです。


■ PSU（パワーサプライ）リアパネル

1. ヒューズドロワー
5x20mm 800mA スローブロータイプ（Time Delay）のヒューズが指定されています。

2. AC電源入力
90-240V に対応します。40W以上の電源容量を確保してください。

3. DC出力コネクター
電源を入れる際は、電源を入れる前にDC電源ケーブルをm908に接続して下さい。電源を切る際は、電源を切ってからDC電源ケーブルを抜くようにして下さい。
