DEJA VU

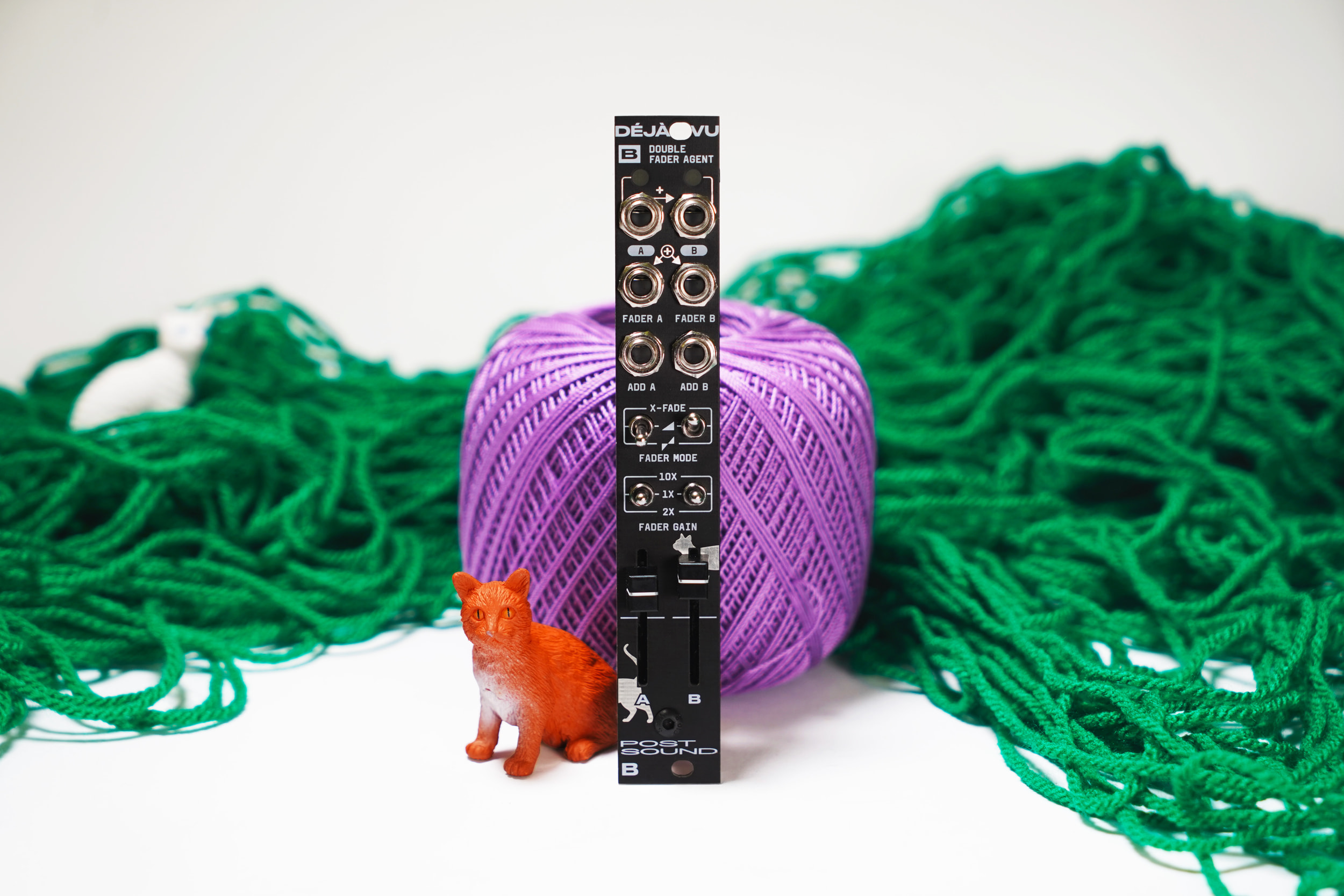

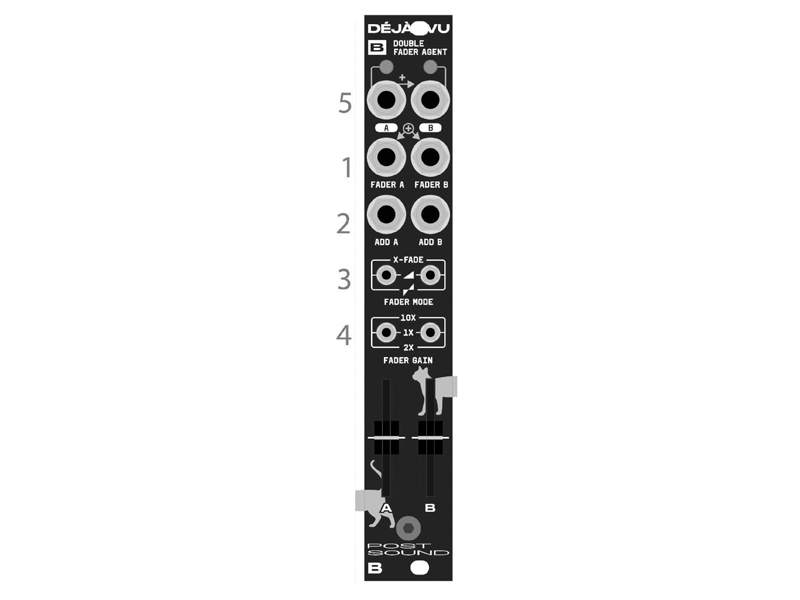

FADER入力は、このモジュールのメイン信号入力です。ここに信号を入力すると、FADER MODEの設定に応じてフェーダーで処理され、さらにFADER GAINが適用されます。

FADER入力に何も接続されていない場合、この入力は基準電圧にノーマライズされます。これにより、フェーダーを電圧ソースとして使用したり、ADD信号にオフセットを加えたりすることが可能になります。

GAINスイッチを使用すると、+1Vの基準電圧を+2Vまたは+10V（または+5V ― 詳細は「Gain 10x or 5x」章参照）に増幅できます。アッテヌバータモードではレンジを拡張でき、–1V〜+1V、–2V〜+2V、–10V〜+10Vの範囲で動作します。

アッテヌバータモードおよびアッテネータモードでは、ADD入力はFADER入力と加算されます。このミキシングは出力直前で行われるため、FADER GAINやFADER MODEの設定はADD入力には影響せず、FADER入力のみに作用します。

X-FADEモードでは、フェーダーがADD入力とFADER入力の間をクロスフェードします。この場合、GAINはフェーダーの後段で適用されるため、両方の入力に影響します。

詳細については、以下のシグナルフローブロック図およびFADER MODEの説明を参照してください。

入力モードスイッチは、3種類のチャンネル動作のいずれかを選択します。

◎X-FADE mode （スイッチ上位置）：
フェーダーがFADER入力とADD入力の間をクロスフェードします。
⎼ フェーダー最上部では、FADER入力がフルレベルとなり、ADD入力は無音になります。
⎼ フェーダー中央では、両方の入力が半分のレベルで均等にミックスされます。
⎼ フェーダー最下部では、ADD入力がフルレベルとなり、FADER入力は無音になります。


◎Attenuator mode（スイッチ中央位置）：
フェーダーはFADER入力をアッテネートします。
⎼ フェーダー最上部では、FADER入力がフルレベルになります。
⎼ フェーダー中央では、FADER入力は半分のレベルになります。
⎼ フェーダー最下部では、FADER入力は無音になります。


◎Attenuverter mode（スイッチ下位置）：
フェーダーでFADER入力をアッテヌバータします。
⎼ フェーダーが上端にあるとき、FADER入力はそのまま最大レベルで出力されます。
⎼ フェーダーが中央にあるとき、FADER入力は無音になります。
⎼ フェーダーが下端にあるとき、FADER入力は反転された最大レベルで出力されます。

NOTE：背面のジャンパーにより、10倍ゲインは5倍に下げることが可能です。

FADER GAINはフェーダーの後段に適用され、FADER MODEの設定に従って動作します。
X-FADEのFADER MODEでは、FADER GAINはフェーダーでミックスされたFADER入力とADD入力の両方に影響します。

AttenuateおよびAttenuverterのFADER MODEでは、FADER GAINはフェーダーで処理されたFADER入力のみに影響します。ADD入力はFADER GAINの後段で加算されます。

TIP: 出力段にはツェナークリッピングが備わっており、信号をブーストすると非常に心地よいクリッピングが得られます。ぜひお試しください。

各チャンネルの出力にはLEDインジケーターがあり、色により以下のように点灯します

⎼ 緑色：正電圧
⎼ 赤色：負電圧

チャンネルAの出力が接続されていない場合、その出力はチャンネルBの出力にミックスされます。（背面ジャンパーで無効化が可能）

NOTE：出力には10Vのツェナーダイオードが使用されています。信号は約±10.6Vで美しくソフトクリップします。

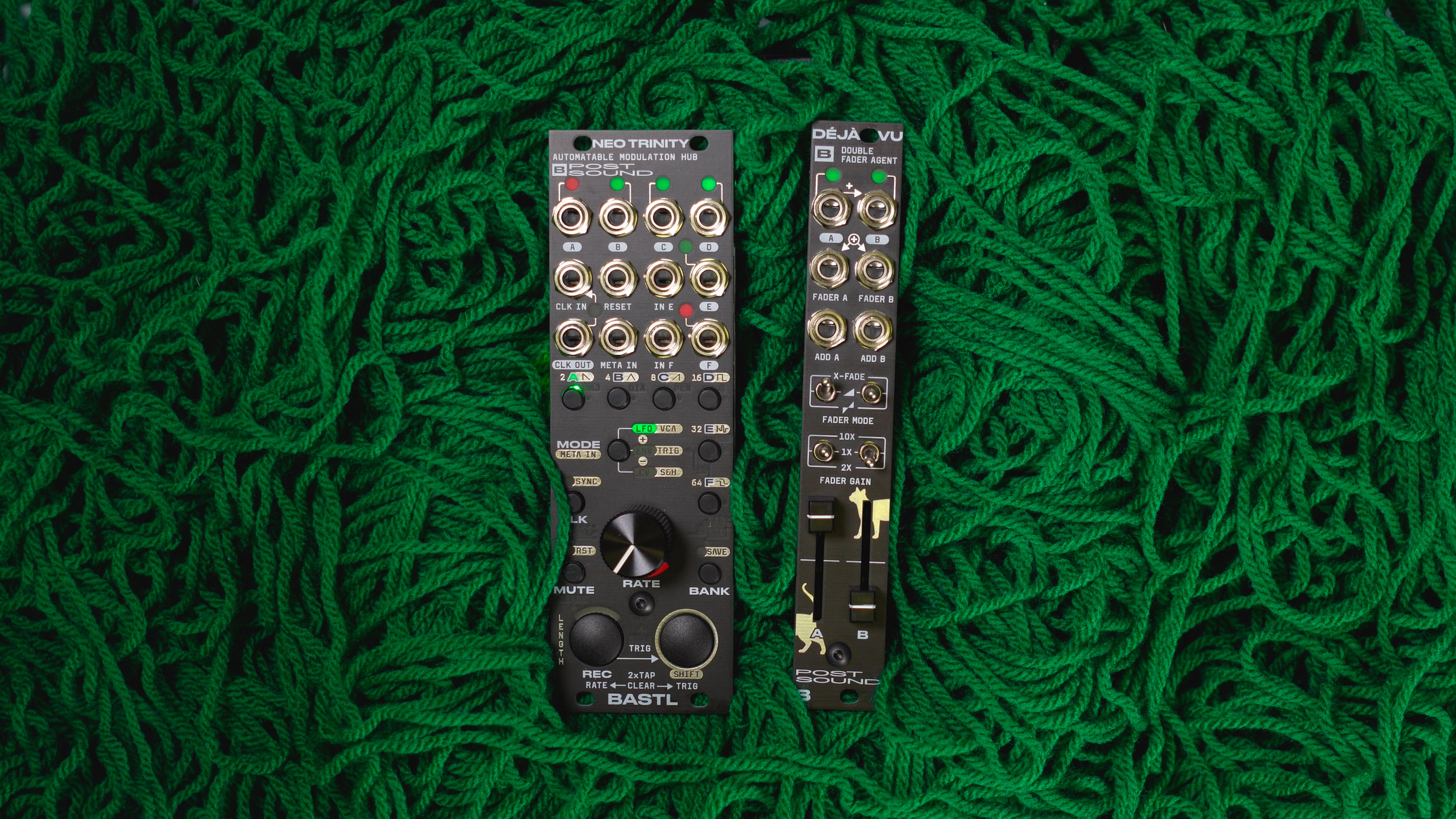

このヘッダーを使用して、複数のDéjà vuモジュールやAIKIDO、BUDDYのようなBASTLモジュールをチェーン接続できます。
CHAIN IN信号はOUTPUT Aにミックスされます。
左右どちらのピンも信号用ピンのため、どちらを使用しても問題ありません。

このヘッダーを使用して、複数のDéjà vuモジュールやAIKIDO、BUDDYのようなモジュールをチェーン接続できます。
CHAIN OUT信号は、B出力のコピーが出力されますが、B出力にケーブルを接続すると切り離されます。これにより、モジュール間でのカスケードミキシングが可能になります。
左右どちらのピンも信号用ピンのため、どちらを使用しても問題ありません。

デフォルトでは、チャンネルAの出力が接続されていない場合、その出力はチャンネルBの出力にミックスされます。この動作は、ジャンパーを外すことで無効にすることができます。

FADER GAINスイッチの10xポジションは、このジャンパーを外すことで5x（約+13.9dB）に変更できます。
